CNC車床加工是現代精密製造常見的金屬切削技術，其核心原理可以簡單理解為「工件旋轉、刀具移動、程式控制」。

CNC是Computer Numerical Control的縮寫，也就是電腦數值控制。CNC車床會依照預先設定的程式，控制主軸轉速、刀具位置、刀具移動方向、進給速度及相關加工動作，讓刀具按照指定路徑切削旋轉中的工件，逐步去除材料，最後製作成符合工程圖面要求的零件。

傳統車床與CNC車床的基本車削原理具有共通性，都是利用工件旋轉與刀具切削形成所需形狀；主要差別在於CNC車床可以將許多加工動作數值化與程式化。

因此，當產品具有多段外徑、內孔、階梯、溝槽、倒角及螺紋等結構時，可以透過CNC程式規劃加工順序，讓設備依設定逐步完成各項加工程序。

要真正了解CNC車床加工原理，不能只知道「工件旋轉」而已，還需要了解主軸、夾頭、刀塔、刀具、X軸、Z軸、CNC控制系統及加工程式如何互相配合。

CNC車床加工的基本原理是什麼？

CNC車床最基本的加工原理，就是將待加工材料固定於主軸夾持系統，使工件旋轉，再利用刀具沿指定方向移動進行切削。

當刀具接觸旋轉中的材料時，會逐步去除不需要的部分。

透過控制刀具位置與移動路徑，可以製作不同外徑、內孔、端面、階梯、溝槽、倒角與螺紋。

例如加工一支具有三段不同直徑的精密軸心時，可以先將棒材固定於主軸，再依程式控制刀具沿Z軸方向移動，同時控制X軸位置，逐段切削出不同直徑。

如果產品還需要溝槽與外螺紋，則可以依加工程序切換相對應的刀具，繼續完成後續加工。

所以CNC車床並不是單純「車一個圓形零件」，而是透過主軸旋轉、刀具移動與CNC程式控制，將工程圖面的尺寸轉換成實際加工動作。

CNC車床加工原理與主要結構一覽表

※不同品牌、型式及規格的CNC車床，其軸數、刀塔、動力刀具、副主軸、自動送料等設備配置可能不同，實際功能仍應依機台規格判斷。

CNC車床的主軸是什麼？

主軸是CNC車床非常重要的核心結構之一。

工件或棒材經過夾持後，由主軸帶動旋轉。主軸轉速會依材料、產品直徑、刀具及加工條件設定。

在車削加工中，工件本身的旋轉提供主要切削運動。

當刀具與旋轉中的工件接觸後，刀具會逐步去除材料。

不同材料與直徑不能單純使用完全相同的主軸轉速。例如銅、鋁、不鏽鋼與鈦合金具有不同的切削特性，因此實際加工時需要依材料、刀具及產品條件設定適合的切削參數。

CNC車床的夾頭有什麼作用？

夾頭的主要功能是固定工件。

如果工件在高速旋轉及切削過程中產生移動，就可能影響尺寸、同心度、表面品質甚至加工安全。

因此，夾持方式也是精密車床加工的重要環節。

夾持力過小可能造成工件移動；夾持力過大則可能使薄壁或容易變形的零件產生變形。

對精密零件而言，夾持不是單純「夾緊就好」，而是需要依材料、外型、壁厚與加工位置設計適合的固定方式。

CNC車床的刀塔是什麼？

刀塔是用來安裝不同加工刀具的重要機構。

一個精密零件通常不會只使用一把刀具完成。

例如加工金屬接頭時，可能需要：

外徑車刀加工外型。

鑽頭製作中心孔。

內孔刀加工內徑。

切槽刀製作溝槽。

螺紋刀製作內牙或外牙。

切斷刀完成最後切斷。

透過刀塔配置不同刀具，CNC程式可以依加工順序呼叫指定刀具。

因此刀塔配置與刀具安排，也會直接影響加工效率與製程規劃。

CNC車床的X軸是什麼？

在常見的CNC車床中，X軸主要與工件直徑方向相關。

簡單來說，刀具朝向或遠離工件中心移動時，就是X軸方向的重要運動。

因此，外徑大小、內徑尺寸及部分切槽深度，都與X軸位置控制密切相關。

例如需要將棒材外徑從20 mm加工成15 mm，刀具就需要依程式移動至相對應的X軸位置，再配合Z軸進給完成車削。

實際程式座標表示方式仍會依機台控制系統及設定有所不同。

CNC車床的Z軸是什麼？

Z軸通常與主軸中心線平行，也就是沿著工件長度方向移動。

例如加工一支長軸時，刀具沿著工件由前往後進行外徑車削，主要就會使用Z軸方向的移動。

產品的長度、階梯位置、溝槽位置及螺紋長度等，都可能與Z軸位置有密切關係。

因此可以簡單理解：

X軸主要控制直徑方向。

Z軸主要控制長度方向。

當X軸與Z軸依CNC程式協同運動，就可以加工出不同外徑、階梯、錐度及其他車削輪廓。

CNC車床為什麼需要程式？

CNC車床最大的特色之一，就是可以利用數值程式控制加工動作。

程式可以告訴設備：

使用哪一把刀具。

刀具移動到哪個位置。

主軸以什麼轉速旋轉。

刀具使用什麼進給速度。

加工到什麼尺寸。

何時換刀。

何時執行螺紋、溝槽或其他程序。

何時結束加工。

因此，加工程式可以視為CNC車床執行製程的重要指令集合。

但程式本身並不是越複雜越好。

真正重要的是依產品工程圖面、材料、設備與刀具，規劃安全、穩定且適合實際生產的加工順序。

G-code是什麼？

G-code是CNC加工常見的程式指令系統之一。

不同指令可以用來定義刀具移動、定位、直線加工、圓弧加工及其他機台動作。

除了G-code之外，實際CNC程式還可能包含主軸、換刀、冷卻及其他輔助功能指令。

不過，不同控制器、機台品牌及設備配置可能存在差異，因此不能假設所有CNC車床都使用完全相同的程式格式與功能。

對加工人員而言，真正重要的是理解產品圖面、座標系統、刀具路徑、切削條件及機台功能，再建立正確的加工程式。

CNC車床一定要使用CAM軟體嗎？

不一定。

CNC程式可以依零件複雜程度、設備與加工方式，使用人工編程、對話式程式、CAM軟體或其他方式建立。

對部分結構較單純的車削零件而言，具有經驗的加工人員可以直接依工程圖面建立程式。

對較複雜的零件而言，CAM軟體可以協助規劃刀具路徑及程式產生。

因此，CAD圖面、CAM軟體與CNC設備之間雖然具有密切關係，但不能簡化成「所有CAD圖都一定要經過CAM才能加工」。

CNC車床如何進行外徑加工？

外徑車削是CNC車床最基本的加工方式之一。

工件固定並旋轉後，外徑刀具接觸工件表面，依設定的X軸位置控制加工直徑，再沿Z軸方向移動，逐步去除外圓材料。

如果零件具有不同外徑，就可以利用X軸與Z軸位置控制製作不同階梯。

例如軸心可能同時具有軸承配合區、定位區、螺紋區與其他不同外徑。

這些尺寸都需要依工程圖面與加工程序逐段完成。

CNC車床如何進行內孔加工？

當產品需要中心孔或內徑結構時，可以先依需求進行鑽孔，再使用內孔刀具進行相關加工。

內孔加工除了孔徑之外，還可能需要控制孔深、階梯、內溝槽或內螺紋。

相較於外徑加工，內孔加工時刀具位於工件內部，因此刀具剛性、伸出長度、排屑及冷卻等條件都需要注意。

如果孔深較深，加工難度通常也會提高。

CNC車床如何加工端面？

端面加工是利用刀具對工件端部進行車削。

端面除了影響零件總長度之外，也可能作為後續尺寸的加工基準。

因此對具有精密長度要求的軸心、套筒或接頭而言，端面加工與尺寸控制相當重要。

如果零件後續需要鑽孔或內孔加工，端面也可能與孔深及其他軸向尺寸產生關聯。

CNC車床如何加工溝槽？

溝槽通常使用適合寬度與形狀的切槽刀進行加工。

CNC程式會控制刀具移動至指定Z軸位置，再沿X軸方向切入工件，形成所需寬度與深度的溝槽。

溝槽可能具有不同用途，例如定位、扣環安裝、密封結構或產品功能需求。

因此溝槽加工不只是切一個凹槽，而是需要依圖面控制位置、寬度及深度。

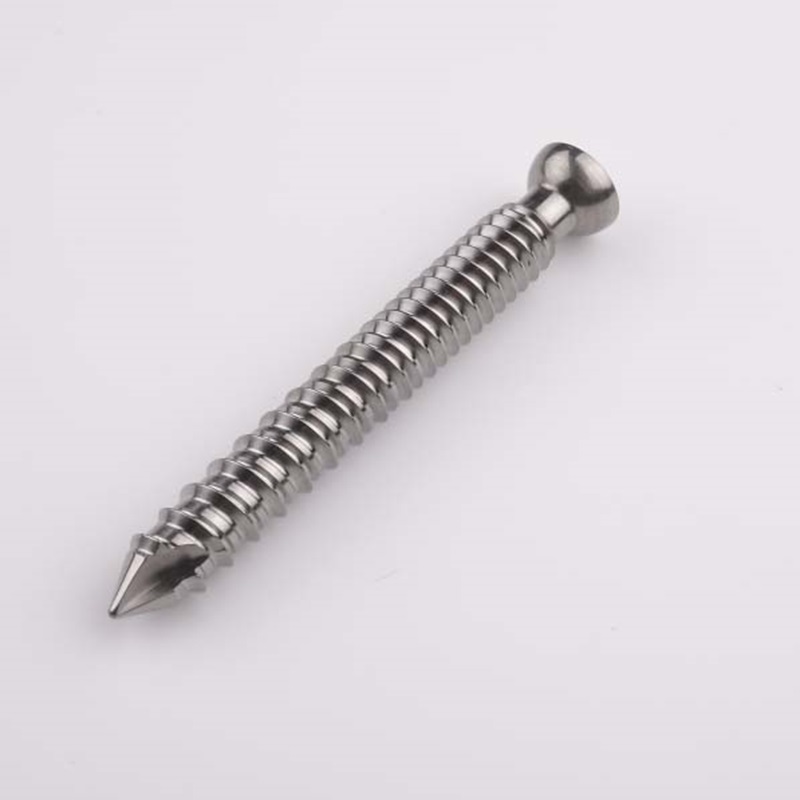

CNC車床如何加工螺紋？

CNC車床可以依產品條件進行內螺紋或外螺紋加工。

螺紋加工需要讓刀具移動與主軸旋轉保持正確關係，使刀具依指定牙距沿工件軸向移動。

因此主軸與刀具進給之間的同步控制非常重要。

不同產品可能使用不同牙型、牙距、直徑及螺紋長度。

如果屬於特殊螺紋或具有精密配合要求，應提供完整螺紋規格與工程圖面進行加工評估。

CNC車床的切削速度是什麼？

切削速度與工件表面相對刀具的運動速度有關，是車削加工的重要參數之一。

切削條件需要依材料、刀具材質、產品直徑、加工方式及其他因素設定。

切削速度過高可能增加刀具磨耗與切削熱；過低則可能影響加工效率或切削狀態。

因此實際加工不能只追求「轉得越快越好」。

CNC車床的進給速度是什麼？

進給是刀具相對工件移動的速度或每轉進給量。

進給條件會影響加工效率、切削負荷及表面狀態。

粗加工與精加工通常具有不同的加工目的，因此使用的進給條件也可能不同。

粗加工主要目的是有效率地去除較多材料；精加工則更加重視最終尺寸與表面要求。

實際進給仍需依材料、刀具、切削深度及產品要求設定。

什麼是CNC車床粗加工？

粗加工的主要目的是快速去除較多材料，讓原始材料逐步接近產品最終外型。

通常會保留適當的加工餘量，再進行後續精加工。

粗加工需要考量刀具負荷、切削熱、排屑與加工效率。

如果一次切削量過大，可能增加刀具負荷或影響加工穩定性。

因此粗加工同樣需要依材料與設備能力規劃適合的切削條件。

什麼是CNC車床精加工？

精加工主要負責產品最終尺寸與表面要求。

完成粗加工後，零件通常已經接近最終形狀，再利用適合的刀具與加工參數去除剩餘材料。

精加工時需要更加注意刀具狀態、尺寸補正、切削條件及量測結果。

因此「精密加工」並不是單純把機台設定成精加工模式，而是需要從設備、刀具、程式、材料、量測與製程管理共同控制。

CNC車床如何控制加工精度？

CNC車床的加工精度並不是只由程式決定。

影響精度的因素包括：

機台狀態。

主軸與夾持。

刀具精度及刀具磨耗。

材料特性。

加工溫度。

切削參數。

產品幾何結構。

刀具伸出長度。

量測方法。

尺寸補正。

例如刀具在連續加工後會逐漸磨耗，如果完全不進行尺寸確認與必要補正，產品尺寸就可能逐步產生變化。

因此精密CNC車床加工需要將「加工」與「量測」結合，而不是加工完成後才一次檢查。

刀具磨耗為什麼會影響CNC加工？

刀具在切削材料時會持續承受機械負荷與切削熱，因此經過一定加工時間後會產生磨耗。

當刀尖幾何形狀發生變化，可能進一步影響產品尺寸與表面狀態。

不同材料對刀具磨耗的影響也不同。

因此批量生產時，需要依產品、材料、刀具及加工狀況建立適當的刀具管理方式。

必要時透過尺寸量測及刀具補正維持產品尺寸穩定。

為什麼加工溫度會影響精密加工？

金屬會受到溫度影響產生熱膨脹與收縮。

在切削過程中，刀具與工件接觸會產生熱量，機台長時間運轉也可能產生溫度變化。

當產品公差要求較高時，這些因素就可能影響實際尺寸。

因此精密加工除了設備本身之外，也需要考量切削條件、冷卻、加工時間及尺寸量測。

冷卻液在CNC車床加工中的作用是什麼？

冷卻液的功能可能包括冷卻、潤滑、排屑及改善加工條件。

切削過程會產生熱量與切屑，如果切屑堆積在加工區域，也可能影響刀具與產品表面。

適當的冷卻及排屑方式，有助於維持較穩定的切削環境。

實際冷卻方式則需要依材料、刀具、設備及製程決定。

CNC車床為什麼需要尺寸量測？

CNC程式設定正確並不代表每一件產品永遠不會產生尺寸變化。

刀具磨耗、材料、溫度、夾持及設備狀況，都可能造成實際加工尺寸產生變化。

因此精密零件需要依工程圖面進行尺寸量測。

對批量加工而言，量測不只是判斷產品合格或不合格，也可以用來觀察尺寸趨勢。

當尺寸逐漸接近公差界線時，可以依實際狀況進行刀具補正或製程調整。

CNC車床加工的完整流程

CNC車床從工程圖面到成品，大致可以分成以下步驟：

工程圖面確認

確認材料、尺寸、公差、螺紋及特殊要求。

加工製程規劃

分析產品需要外徑、內孔、端面、溝槽、螺紋或其他加工程序。

刀具規劃

依產品結構選擇外徑刀、內孔刀、切槽刀、螺紋刀及其他刀具。

CNC程式建立

依工程圖面建立刀具路徑、主軸轉速、進給及加工順序。

機台設定

進行刀具、工件、夾持與相關設備設定。

首件加工

完成第一件產品，確認程式與實際加工結果。

尺寸量測

依工程圖面確認重要尺寸與公差。

程式或刀具補正

依實際量測結果進行必要調整。

批量加工

製程確認後，再依需求進行後續生產。

生產過程尺寸確認

依品質與製程需求持續確認關鍵尺寸。

這就是CNC車床從數位程式轉換成實際精密零件的重要過程。

一般CNC車床與CNC自動車床原理有什麼不同？

兩者都以CNC數值控制技術為基礎，但設備結構及自動化程度可能不同。

CNC自動車床可以依設備配置搭配棒材送料系統，使材料依加工循環自動送料。

完成一件產品並切斷後，可以繼續進行下一個加工循環。

因此對軸心、套筒、接頭、螺紋件及其他適合棒材加工的零件，可以依產品尺寸、結構、公差及數量評估自動化加工方式。

CNC走心式車床的加工原理是什麼？

走心式CNC車床與一般固定工件位置的車床結構有所不同。

走心式加工時，棒材會沿主軸方向移動，並在接近刀具切削位置利用導套支撐。

因為切削位置與支撐點距離較近，可以降低部分細長棒材在加工時受到切削力而產生彎曲、振動或偏移的可能。

因此走心式CNC特別適合部分小直徑、細長型軸類及精密零件。

是否適合使用走心式加工，仍需要依產品直徑、長度、材料、公差與生產數量評估。

CNC車銑複合的原理是什麼？

傳統CNC車床主要進行車削加工。

部分具有動力刀具、C軸、Y軸或其他複合功能的設備，則可以依機台能力進一步進行不同方向的鑽孔、銑削及相關加工。

其核心概念是將原本需要不同機台或多次裝夾完成的部分工序，依設備能力整合在同一加工流程中。

對具有外徑、內孔、螺紋、側孔、平面或其他複雜特徵的零件而言，可以依工程圖面評估車銑複合加工。

CNC車床加工為什麼是現代精密製造的核心技術？

CNC車床的重要價值，不只是取代人工操作，而是將加工位置、刀具路徑、轉速、進給及加工順序數值化。

產品完成程式與製程確認後，可以依既定加工程序進行重複生產。

對精密零件而言，這種程式化能力可以配合刀具管理、尺寸量測與製程補正，建立較穩定的生產流程。

另外，現代CNC車床可以依設備配置結合自動送料、走心式結構、動力刀具、副主軸及其他功能，使精密車削逐漸朝向自動化與複合化發展。

因此CNC車床已成為精密軸心、套筒、接頭、螺紋件、特殊螺絲及各式金屬零件製造的重要加工設備。

CNC車床加工原理常見問題 FAQ

CNC車床加工的基本原理是什麼？

CNC車床主要讓工件固定於主軸並旋轉，再由刀具依CNC程式沿指定路徑移動切削，逐步去除材料，製作出符合工程圖面要求的尺寸與形狀。

CNC車床是工件轉還是刀具轉？

一般車削加工的主要切削運動是工件由主軸帶動旋轉，刀具則依程式進行進給。不過具有動力刀具等複合功能的設備，也可能具有旋轉刀具加工能力。

CNC車床的X軸是什麼？

X軸主要與工件徑向及直徑方向的尺寸控制相關，刀具朝向或遠離工件中心的移動通常與X軸有關。

CNC車床的Z軸是什麼？

Z軸通常與主軸中心線平行，主要控制刀具沿工件長度方向的位置，因此與產品長度、階梯位置、溝槽位置及螺紋長度密切相關。

CNC車床的主軸有什麼作用？

主軸主要負責帶動工件旋轉，提供車削所需要的主要切削運動。實際轉速需要依材料、產品直徑、刀具及加工條件設定。

CNC車床的刀塔是什麼？

刀塔用來安裝多組不同刀具，CNC程式可以依加工程序呼叫外徑刀、內孔刀、切槽刀、螺紋刀及其他刀具完成不同工序。

CNC車床程式是什麼？

CNC程式是控制機台加工動作的指令集合，可以設定刀具位置、刀具路徑、主軸轉速、進給速度、換刀及其他加工程序。

G-code是什麼？

G-code是CNC設備常見的程式指令系統之一，用來控制刀具定位、移動及相關加工動作。不同控制系統與設備可能具有不同指令及功能。

CNC車床一定要使用CAM嗎？

不一定。依產品複雜程度與設備不同，可以使用人工編程、對話式程式、CAM軟體或其他方式建立加工程式。

CNC車床如何控制尺寸？

主要透過機台定位、刀具、程式、刀具補正及尺寸量測共同控制。實際精度還會受到材料、產品結構、溫度、刀具磨耗與夾持方式影響。

CNC車床可以加工螺紋嗎？

可以依設備與產品條件加工內螺紋及外螺紋。螺紋加工需要讓主軸旋轉與刀具軸向進給保持適當同步，以形成指定牙距。

CNC車床可以加工內孔嗎？

可以。依孔徑、孔深與產品結構，可使用鑽頭、內孔刀及其他適合刀具進行內孔加工。

CNC車床可以加工溝槽嗎？

可以。一般會使用切槽刀移動至指定位置，再依程式加工所需的溝槽寬度、深度與位置。

CNC車床為什麼需要冷卻液？

冷卻液可依製程需求協助冷卻、潤滑及排屑，降低切削區域熱量與切屑對加工的影響。實際使用方式需依材料、刀具及製程決定。

CNC車床加工為什麼會有尺寸誤差？

可能原因包括刀具磨耗、加工溫度、材料差異、夾持變形、機台狀態、刀具設定及量測等，因此精密加工需要搭配尺寸確認與必要的刀具補正。

CNC走心式車床原理和一般車床有什麼不同？

走心式CNC的重要特色是棒材會沿主軸方向移動，並在接近切削位置受到導套支撐，因此特別適合部分小直徑、細長型精密零件。

CNC車床加工原理從程式控制到精密零件成形

CNC車床加工的核心可以歸納為「工件旋轉、刀具進給、數值控制、切削成形」。

但真正的精密加工並不是只靠CNC程式。

從工程圖面、材料、夾持、刀具、主軸轉速、進給、切削深度、冷卻、刀具磨耗、尺寸量測到刀具補正，每一個環節都可能影響最終加工結果。

因此，了解CNC車床加工原理，不只是了解機台如何運轉，更重要的是理解如何將工程圖面的尺寸與公差要求，透過設備、程式與製程管理轉換成實際精密零件。

對軸心、套筒、襯套、接頭、螺紋件、特殊螺絲及其他精密金屬零件而言，可依材料、尺寸、產品結構、公差及生產數量，評估適合的一般CNC車床、自動車床、走心式CNC或其他加工方式。
