什麼是CNC車床加工？精密加工的技術與應用解析

CNC車床加工是什麼？

什麼是CNC車床加工？

CNC車床加工是現代精密製造常見的加工技術之一。CNC是Computer Numerical Control的縮寫，中文通常稱為「電腦數值控制」。簡單來說，就是將零件的加工程序轉換成機台可以執行的數值指令，再由CNC控制系統控制主軸、刀具、進給與相關加工動作，將金屬原料加工成符合工程圖面要求的零件。

CNC車床主要利用「工件旋轉、刀具切削」的方式去除材料，因此特別適合加工圓柱、軸類、套筒、接頭、螺紋件及其他具有旋轉對稱特徵的精密零件。

相較於高度依賴人工操作的傳統車床，CNC車床可以將加工程序程式化，依產品圖面設定刀具路徑、主軸轉速、進給速度及相關加工參數。

產品完成程式與製程確認後，可以依相同加工程序重複生產，因此特別適合尺寸要求明確、結構較複雜以及具有批量生產需求的精密零件。

不過，CNC車床並不代表所有產品都能自動達到相同精度。真正的精密加工仍需綜合考量材料、機台、刀具、夾持方式、加工參數、刀具磨耗、尺寸量測及產品結構。

因此，了解什麼是CNC車床加工，不能只了解機台本身，更需要了解從工程圖面、材料、程式、刀具、切削到尺寸量測的完整加工流程。

CNC車床加工的基本原理是什麼？

CNC車床加工的核心原理，是將工件固定於主軸或夾持裝置上旋轉，再利用刀具按照設定的路徑進行切削。

加工時，刀具與旋轉中的材料接觸，逐步去除不需要的部分，最後形成工程圖面所要求的外徑、內徑、長度、階梯、溝槽、孔徑及螺紋等結構。

一般CNC車床加工可以概略分成幾個主要動作。

工件旋轉

金屬材料固定於主軸後旋轉，提供車削加工所需要的主要切削運動。

刀具移動

刀具依CNC程式控制的位置及路徑進行移動，完成不同尺寸與結構的切削。

材料去除

刀具接觸旋轉中的工件後逐步去除材料，使原始棒材或工件形成指定外型。

刀具切換

不同加工程序可能需要外徑刀、內孔刀、切槽刀、螺紋刀或其他刀具，因此CNC車床可以依加工程序進行不同刀具的切換。

尺寸控制

加工完成後，需要依工程圖面的尺寸與公差進行相關量測與確認。

因此，CNC車床真正的核心不是「機器自己加工」，而是將工程圖面的產品要求轉換成合理且可重複執行的加工程序。

CNC車床可以進行哪些加工？

CNC車床依設備能力、刀具配置及產品結構不同，可以執行多種車削與相關加工程序。

常見加工內容包括：

外徑車削

將金屬材料外徑加工至指定尺寸，是軸心、接頭及各式圓柱型零件常見的加工程序。

內孔加工

依工程圖面製作指定孔徑及深度。

端面加工

加工零件端面，以控制產品長度及端面尺寸。

階梯加工

在同一個零件上製作不同外徑或內徑尺寸。

溝槽加工

依產品功能製作指定寬度、深度及位置的溝槽。

鑽孔

利用適合的刀具在零件中心或指定位置進行孔加工。

攻牙與螺紋加工

可依指定牙規、牙距及螺紋長度製作內牙或外牙。

倒角

依產品圖面及組裝需求處理零件邊緣。

切斷

棒材加工完成後，將成品由原材料切離。

不同CNC車床具有不同設備配置，因此實際可執行哪些加工程序，仍需依機台能力與產品工程圖面判斷。

CNC車床加工技術與應用一覽表

※不同CNC車床的設備配置與加工能力並不完全相同，實際加工尺寸、公差與製程應依設備及產品工程圖面個別評估。

CNC車床加工流程有哪些步驟？

CNC車床加工並不是取得材料後直接放進機台就開始生產。

真正完整的精密加工流程，通常需要從工程圖面開始。

第一步：工程圖面確認

首先確認產品的2D工程圖面，包括外徑、內徑、長度、孔徑、階梯、溝槽、螺紋、公差及其他特殊要求。

如果產品結構較複雜，也可以搭配3D模型協助確認幾何外型。

第二步：確認材料

依產品設計確認銅、鐵、鋁、不鏽鋼、鈦合金或其他指定材料。

不同材料具有不同硬度、強度與切削特性，因此材料會直接影響刀具與加工參數。

第三步：製程評估

分析產品適合使用一般CNC車床、CNC自動車床、走心式CNC或其他設備。

第四步：CNC程式規劃

依照產品尺寸與加工順序建立程式，設定刀具路徑、主軸轉速、進給及相關加工參數。

第五步：刀具與夾持設定

依外徑、內孔、溝槽、螺紋等不同加工需求準備適合的刀具與夾持方式。

第六步：首件加工

正式批量生產前，通常需要先完成首件或樣品加工，確認實際尺寸及加工結果。

第七步：尺寸量測

依工程圖面確認關鍵尺寸是否符合指定公差。

第八步：批量加工

產品、程式及製程確認後，再依訂單需求安排後續生產。

CNC車床加工與傳統車床有什麼不同？

CNC車床與傳統車床最大的差異之一，在於加工動作的控制方式。

傳統車床較依賴操作人員直接控制刀具位置、進給與加工動作；CNC車床則可以利用程式控制刀具路徑及相關加工參數。

因此，對需要重複製造的產品而言，CNC車床具有將加工程序標準化的優勢。

當產品需要多段外徑、階梯、溝槽及螺紋時，也可以將不同加工步驟安排在程式中依序執行。

但這並不代表CNC車床完全不需要技術人員。

從工程圖面判讀、製程規劃、刀具選擇、程式設定、機台調整、尺寸補正到品質量測，仍需要加工經驗與製程管理。

什麼是CNC精密加工？

CNC精密加工是利用CNC設備，依工程圖面控制產品的關鍵尺寸、公差及相關配合需求。

「精密」並不是所有尺寸越小越好，也不是只看機台標示的理論精度。

真正的精密加工，應該是依產品實際功能控制重要尺寸。

例如軸心可能需要與軸承配合，套筒需要控制內外徑，接頭需要符合指定孔徑與螺紋，特殊螺絲則可能需要控制牙距、階梯與定位尺寸。

如果這些關鍵尺寸超出允許公差，即使產品外觀看起來完全相同，也可能造成無法組裝、間隙過大、配合過緊或產品功能異常。

因此CNC精密加工是設備、刀具、程式、材料、量測與製程管理共同作用的結果。

CNC車床加工精度可以做到多少？

CNC車床加工沒有一個固定公差可以適用所有零件。

實際加工精度會受到材料、產品直徑、長度、幾何結構、加工位置、設備、刀具、夾持方式、加工溫度及量測方法等因素影響。

例如短而厚實的軸類零件與細長軸，即使圖面要求完全相同的尺寸公差，加工難度也可能不同。

薄壁零件容易受到夾持力影響；細長軸容易受到切削力及振動影響；鈦合金、不鏽鋼等材料也具有各自不同的切削特性。

因此，與其直接宣稱所有CNC車床零件都可以達到某個極小公差，更合理的方式是提供完整工程圖面，再針對真正重要的尺寸逐項進行加工評估。

CNC車床加工可以使用哪些材料？

CNC車床可以依設備、刀具與產品需求加工不同金屬材料。

常見材料包括銅、鐵、鋁、不鏽鋼及鈦合金等。

銅CNC車床加工

銅及銅合金具有良好的導電、導熱及加工特性，可依工程圖面製作接頭、軸心、套筒、襯套、螺紋件及精密五金。

不同銅材具有不同材料特性，因此仍需依指定材料規格進行製程評估。

鐵與鋼材CNC車床加工

鐵與不同鋼材廣泛應用於機械設備及工業零件，可依工程圖面製作軸心、套筒、接頭、螺紋件及其他精密零件。

材料硬度與熱處理狀態都可能影響實際加工條件。

鋁CNC車床加工

鋁及鋁合金具有重量較輕及良好加工性等特點，常應用於需要輕量化的精密金屬零件。

可依圖面製作鋁製軸心、套筒、接頭、定位件及其他客製零件。

不鏽鋼CNC車床加工

不鏽鋼具有良好的耐腐蝕性與機械性能，可依工程圖面製作軸心、接頭、套筒、螺紋件、特殊螺絲及其他精密零件。

不同不鏽鋼牌號具有不同切削特性，因此需要依材料選擇適合的刀具及加工參數。

鈦合金CNC車床加工

鈦合金具有高強度重量比及耐腐蝕等材料特性，可應用於對材料性能具有特殊要求的精密零件。

鈦合金加工需要特別注意刀具、切削熱、加工參數及製程穩定性，因此建議提供完整材料牌號與產品工程圖面進行評估。

CNC車床適合加工哪些零件？

CNC車床特別適合具有旋轉對稱特徵的產品。

常見CNC車床加工零件包括：

精密軸心

可製作不同外徑、階梯、溝槽、螺紋、中心孔及其他軸類結構。

套筒與襯套

可依圖面控制內徑、外徑、長度及相關配合尺寸。

金屬接頭

可加工外徑、內孔、內外螺紋、階梯與溝槽。

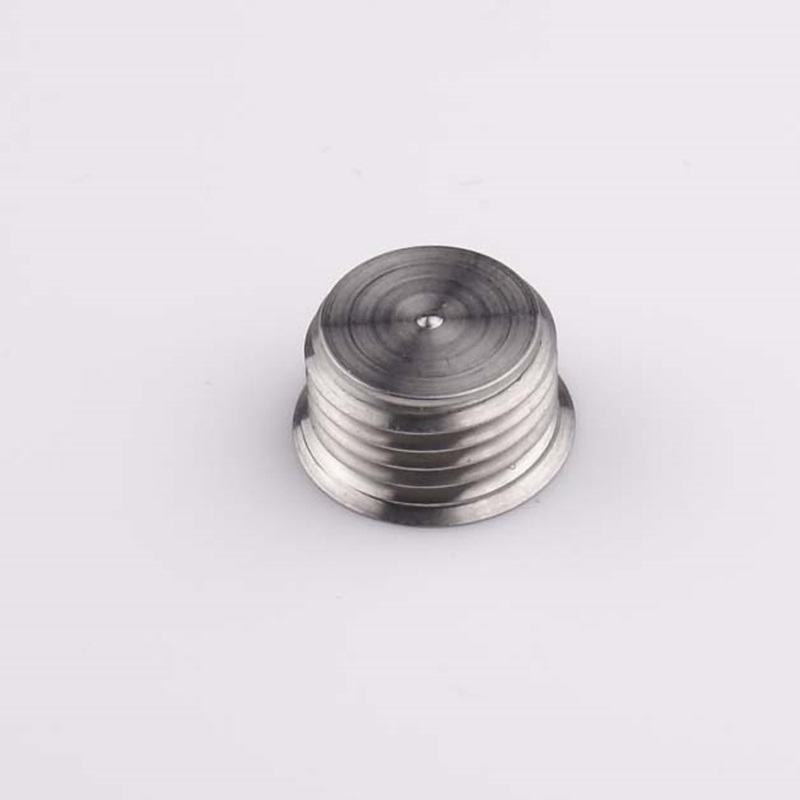

特殊螺絲

可依產品需求製作特殊長度、直徑、牙距、階梯及其他非標準結構。

螺紋零件

可依指定牙規、牙距及螺紋長度進行加工評估。

定位零件

例如定位軸、定位柱、間隔柱及其他非標準精密零件。

什麼情況適合使用CNC自動車床？

當產品適合以棒材加工，而且具有一定生產數量時，可以依產品條件評估CNC自動車床。

如果搭配自動送料系統，材料可以依加工循環持續送料，完成一件產品後再進入下一個加工循環。

因此對需要重複生產的軸心、套筒、接頭、螺紋件及精密五金而言，可以依產品結構、材料、尺寸與數量評估自動化加工方式。

不過，是否適合CNC自動車床不能只看數量，仍需要同時考量產品尺寸、結構、公差及加工程序。

什麼是CNC走心式車床加工？

CNC走心式車床又常稱為Swiss Type CNC Lathe，其重要特色是棒材可以沿主軸方向移動，並在接近切削位置受到導套支撐。

這種加工方式特別適合部分小直徑、細長型精密零件。

例如細長軸、小型定位柱、套筒、接頭及螺紋件，可以依產品直徑、長度、材料、公差與數量評估是否適合走心式加工。

走心式CNC並不是一般CNC車床的替代品，而是針對特定產品結構具有優勢的加工方式。

什麼是CNC車銑複合加工？

當零件除了具有外徑、內徑、階梯與螺紋等車削結構之外，同時還具有其他較複雜的孔位或加工特徵時，可以依產品圖面評估車銑複合製程。

CNC車銑複合加工的主要價值，在於依產品結構將不同加工程序整合於適合的設備與製程中，減少不必要的重複裝夾。

對複雜精密零件而言，減少裝夾次數有助於降低不同工序之間可能產生的定位差異，同時也可能提高加工效率。

實際能整合哪些加工程序，仍需依設備配置與產品結構判斷。

CNC車床加工有哪些優點？

CNC車床加工的主要價值可以從幾個方面理解。

加工程序可以程式化

產品完成程式設定後，可以依相同程序進行重複加工。

適合精密尺寸控制

透過設備、刀具、程式、補正及量測，可以依工程圖面控制重要尺寸。

適合複雜車削結構

可依產品需求整合外徑、內孔、階梯、溝槽及螺紋等不同加工特徵。

適合重複生產

產品與製程確認後，可以依相同程式進行後續批量加工。

可加工多種金屬

可依設備與產品條件評估銅、鐵、鋁、不鏽鋼、鈦合金等不同材料。

但CNC車床並非所有零件的最佳加工方式，產品若具有大量平面、特殊曲面或其他非旋轉對稱結構，仍需要依工程圖面評估其他CNC製程。

CNC車床加工常見的技術難點

CNC車床加工的難度並不是單純由產品大小決定。

細長軸加工

長徑比較高的零件容易受到切削力影響，需要注意振動、彎曲及尺寸穩定性。

薄壁零件

薄壁產品可能受到夾持力與切削力影響，需要合理安排夾持與加工程序。

深孔加工

需要考量刀具長度、排屑、冷卻及孔徑尺寸要求。

特殊螺紋

特殊牙型、牙距或精密螺紋配合，需要依完整螺紋規格進行製程評估。

難加工材料

不鏽鋼、鈦合金及其他特殊材料具有不同切削特性，需要調整刀具與加工參數。

高公差要求

尺寸要求越嚴格，越需要注意刀具磨耗、加工溫度、機台狀況與量測方式。

因此真正的CNC精密加工，需要從材料、產品結構、公差與數量整體評估，而不是單純依靠機台規格。

CNC車床加工應用在哪些產業？

CNC車床加工可應用於許多需要精密金屬零件的產品與設備。

例如機械設備、自動化設備、電子零組件、汽機車零件、五金製品、精密儀器及其他工業產品，都可能需要軸心、套筒、接頭、螺紋件、定位零件及特殊金屬零件。

不同產業對材料、尺寸、公差、表面處理、檢驗與品質文件的要求可能不同，因此不能只用「產業名稱」判斷是否可以加工。

最有效的方式仍是提供實際工程圖面，由加工端依材料、產品結構、公差及數量進行製程評估。

CNC車床加工可以客製嗎？

可以。

CNC車床非常適合依工程圖面製作非標準零件。

當市售軸心、套筒、接頭、螺絲或其他標準零件無法符合產品需求時，可以依2D／3D工程圖面製作特殊外徑、內徑、長度、孔徑、階梯、溝槽及螺紋。

對新產品開發而言，也可以依產品條件評估先進行打樣，再根據實際組裝與測試結果修改圖面。

完成產品與製程確認後，再評估後續批量生產。

CNC車床加工價格怎麼計算？

CNC車床加工沒有單一固定價格。

實際加工成本會受到材料、原料尺寸、零件結構、公差、刀具、加工時間、量測要求、表面處理及生產數量等因素影響。

例如一支結構簡單的鋁合金軸心，與一個具有深孔、特殊螺紋、薄壁及精密尺寸的鈦合金接頭，即使外觀尺寸相近，加工成本也可能有明顯差異。

打樣與批量生產的成本結構也不同。

因為正式加工前仍需要進行程式、刀具、材料與機台設定，因此如果希望取得較準確的加工報價，建議直接提供完整工程圖面、指定材料、公差及需求數量。

如何選擇CNC車床加工廠？

選擇CNC車床加工廠時，不應只比較單件報價。

如果產品屬於精密金屬零件，可以從以下幾個方向評估：

CNC設備與加工方式是否符合產品結構。

是否具有指定金屬材料的加工經驗。

是否能依工程圖面處理特殊尺寸與公差。

是否具有實際精密零件加工案例。

是否具備尺寸量測與品質管理能力。

是否能從打樣銜接到後續批量生產。

如果產品是細長軸或小直徑零件，也可以進一步確認是否具有走心式CNC加工能力。

如果產品具有多種複雜加工特徵，則可以詢問是否適合車銑複合或其他製程。

最有效率的方法仍然是提供完整工程圖面，讓加工廠依產品條件進行實際評估。

CNC車床加工詢價需要提供哪些資料？

建議準備：

1. 2D工程圖面

2. 3D模型檔案（如有）

3. 材料名稱與牌號

4. 產品尺寸

5. 關鍵尺寸與公差

6. 螺紋規格

7. 表面處理要求

8. 打樣數量

9. 預估量產數量

10. 特殊品質或檢驗要求

工程圖面、材料、公差及數量越完整，越有助於加工端正確評估設備、刀具、製程與報價。

CNC車床加工常見問題 FAQ

CNC是什麼？

CNC是Computer Numerical Control的縮寫，也就是電腦數值控制。透過數值程式控制機台的主軸、刀具、進給及相關加工動作，使設備依設定程序執行加工。

什麼是CNC車床加工？

CNC車床加工是利用電腦數值控制車床，讓工件旋轉並由刀具依程式進行切削，逐步製作出符合工程圖面尺寸與形狀要求的零件。

CNC車床加工原理是什麼？

基本原理是將工件固定於主軸旋轉，再由刀具沿設定路徑移動並去除材料，可完成外徑、內孔、端面、階梯、溝槽及螺紋等加工。

CNC車床與傳統車床有什麼不同？

傳統車床較依賴操作人員直接控制加工動作；CNC車床則可以將刀具路徑與相關加工參數程式化，適合需要重複生產及尺寸要求明確的產品。

CNC車床可以加工哪些零件？

常見產品包括軸心、套筒、襯套、接頭、螺紋件、特殊螺絲、定位柱及其他具有旋轉對稱結構的精密零件。

CNC車床可以加工哪些材料？

可依產品及設備條件評估銅、鐵、鋁、不鏽鋼、鈦合金等金屬材料。不同材料具有不同切削特性，需要使用適合的刀具與加工參數。

CNC車床加工就是精密加工嗎？

CNC車床可以用於精密加工，但設備本身並不代表所有零件都會自動達到相同精度。實際加工結果仍與材料、刀具、程式、夾持、產品結構及量測方式有關。

CNC車床加工的精度是多少？

沒有單一固定公差適用所有產品。實際加工能力受到材料、尺寸、零件結構、設備、刀具、加工位置及量測方式影響，應依工程圖面個別評估。

CNC車床可以做螺紋嗎？

可以依設備與產品圖面進行內牙、外牙及相關螺紋加工。特殊牙型、牙距及精密配合需要提供完整規格進行評估。

CNC車床可以加工細長軸嗎？

可以依產品條件評估。部分小直徑、細長型軸類零件，可以進一步評估CNC走心式車床加工，以降低細長棒材加工時可能產生的彎曲或振動問題。

什麼是CNC自動車床？

CNC自動車床利用電腦數值控制加工程序，並可依設備配置搭配自動送料系統，適合部分具有重複生產需求的棒材精密零件。

什麼是走心式CNC車床？

走心式CNC車床的棒材會沿主軸方向移動，並在接近切削位置受到導套支撐，特別適合部分小直徑、細長型精密零件。

CNC車床可以少量打樣嗎？

可依產品條件評估。新產品可以先進行少量試製，用於確認尺寸、結構及組裝關係，再依測試結果評估後續生產。

CNC車床適合大量生產嗎？

產品、程式與製程確認後，可以依材料、尺寸、結構及數量評估批量生產方式。部分棒材型產品也可評估CNC自動車床或走心式設備。

CNC車床加工需要提供圖面嗎？

建議提供完整2D工程圖面，以明確標示材料、尺寸、公差、螺紋及其他製造要求。如果零件結構較複雜，也可以同時提供3D模型。

CNC車床加工價格是多少？

價格受到材料、產品尺寸、結構、公差、刀具、加工時間、表面處理及數量影響，因此通常需要依實際工程圖面進行報價。

如何選擇CNC車床加工廠？

可以從設備、材料加工經驗、精密零件案例、尺寸量測、品質管理、打樣及批量生產能力等方面評估。最重要的是確認加工廠的設備與技術是否符合自己的產品結構。

從CNC車床加工原理到精密零件製造

了解什麼是CNC車床加工之後，可以發現真正的CNC精密製造並不是單靠一部機台完成，而是從工程圖面、材料選擇、製程分析、CNC程式、刀具、加工參數、尺寸量測到批量生產所組成的完整製造流程。

杰倫工業提供CNC車床加工、CNC自動車床加工、CNC走心式車床加工及精密金屬零件客製製造，可依銅、鐵、鋁、不鏽鋼、鈦合金等不同材料，以及客戶提供的2D／3D工程圖面、尺寸、公差與數量，評估軸心、套筒、襯套、接頭、螺紋件、特殊螺絲及其他精密金屬零件的加工方式。

如果已有產品工程圖面，建議提供材料、關鍵尺寸、公差、打樣數量及預估量產數量，以利進一步評估適合的CNC車床加工製程。
