精密機械零件

精密機械零件｜CNC精密金屬零件客製加工

精密機械零件是機械設備、自動化設備、產業機械、電子設備及各式工業產品的重要組成。相較於一般五金零件，精密機械零件通常具有更明確的尺寸、公差、配合位置、螺紋或特殊結構要求，零件完成後還需要與軸承、套筒、接頭、軸心或其他機構正確組裝，因此加工重點不只是將外型製作完成，更需要依工程圖面控制關鍵尺寸。

常見精密機械零件包括軸心、套筒、襯套、接頭、定位柱、螺紋件、特殊螺絲、精密五金及各式非標準金屬零件。

這些產品可依結構、材料、尺寸、公差與生產數量，評估使用CNC車床、自動車床、走心式CNC或其他適合的加工方式。

杰倫工業提供CNC車床加工與精密金屬零件製造，可依客戶提供的2D／3D工程圖面、材料、尺寸、公差及數量進行製程評估。

加工材料包含銅、鐵、鋁、不鏽鋼、鈦合金等，可依產品條件製作精密軸心、套筒、襯套、接頭、螺紋件、特殊螺絲及各式客製精密機械零件。

對需要打樣、小量試製或後續批量生產的產品，建議在詢價階段提供完整工程圖面與預估數量，以利從產品結構、加工設備、刀具、材料與品質要求進行完整評估。

什麼是精密機械零件？

精密機械零件是依工程圖面所規定的材料、尺寸、公差及產品結構，利用適合的機械加工設備製作而成的零件。

「精密」並不代表所有尺寸都必須追求極小公差。

真正重要的是依產品功能確認哪些位置屬於關鍵尺寸。

例如軸心可能需要與軸承配合；套筒內徑需要與另一支軸配合；接頭需要符合指定螺紋與孔徑；定位柱則需要控制外徑、長度與定位位置。

如果這些關鍵尺寸超出工程圖面允許範圍，就可能造成組裝過緊、間隙過大、無法裝配或產品功能異常。

因此，精密機械零件製造的核心，是將工程設計要求穩定轉換成可以實際組裝、運作與重複生產的金屬零件。

精密機械零件加工能力一覽表

項目	精密機械零件加工說明
加工方式	CNC車床、CNC自動車床、CNC走心式車床等
加工材料	銅、鐵、鋁、不鏽鋼、鈦合金等
常見零件	軸心、套筒、襯套、接頭、定位柱、螺紋件、特殊螺絲
常見結構	外徑、內孔、階梯、溝槽、鑽孔、攻牙、螺紋、倒角
客製方式	依2D／3D工程圖面評估製造
精度要求	依材料、尺寸、結構、加工位置及圖面公差評估
特殊需求	細長軸、薄壁、深孔、特殊螺紋、非標準精密零件
生產方式	打樣、小量試製、批量加工依產品條件評估
品質確認	依圖面及指定公差進行相關尺寸量測
詢價資料	圖面、材料、尺寸、公差、數量、表面處理與特殊要求

※實際可加工尺寸、公差及製程方式，需依產品材料、幾何結構、設備與工程圖面個別評估。

精密機械零件有哪些種類？

精密機械零件的種類很多，實際產品會依機械結構與使用功能而不同。

對CNC車床而言，特別適合評估具有圓柱、軸類、內外徑、套筒、接頭與螺紋等旋轉對稱特徵的零件。

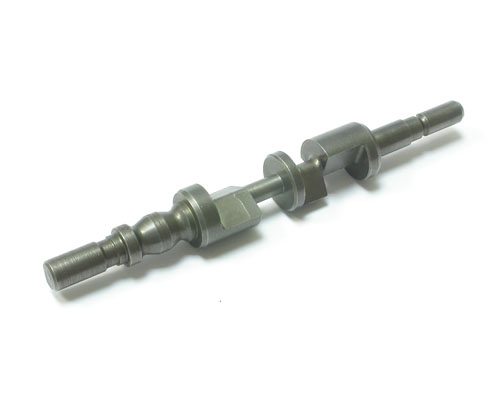

精密軸心

軸心是機械設備中常見的精密零件之一。

可依工程圖面加工不同外徑、長度、階梯、溝槽、倒角、孔位及螺紋。

如果軸心需要與軸承、套筒或其他機械結構配合，特定外徑與相關位置就可能屬於重要尺寸，需要依工程圖面進行加工與量測。

對小直徑、長徑比較高的精密軸類零件，也可以依產品條件評估走心式CNC加工。

精密套筒

套筒通常具有內徑、外徑及長度等基本尺寸。

部分產品還可能具有階梯、溝槽、內螺紋、外螺紋或其他特殊結構。

如果套筒需要與軸心或其他機械零件配合，內外徑及相關配合尺寸就需要依工程圖面要求進行控制。

精密襯套

襯套常應用於機械零件之間的支撐、定位或配合。

加工時可能需要同時控制內徑、外徑、長度及端面。

不同產品對材料、尺寸與公差要求不同，因此需要依實際圖面規劃製程。

精密接頭

金屬接頭可能同時具有外徑、內孔、內牙、外牙、階梯及溝槽等結構。

可依銅、鐵、鋁、不鏽鋼、鈦合金等不同材料與工程圖面進行加工評估。

定位柱與精密銷軸

定位柱、銷軸及相關軸類產品，常需要控制外徑、長度、階梯及定位位置。

當產品具有重複生產需求時，可依直徑、長度、材料、公差與數量評估適合的CNC車床設備。

精密螺紋零件

機械設備中經常使用內螺紋、外螺紋、螺紋軸、接頭及其他螺紋零件。

可依產品指定的牙規、牙距、螺紋長度與配合要求進行加工評估。

如果是特殊牙型或具有重要配合需求的螺紋，詢價時應提供完整規格。

特殊螺絲

當市售標準螺絲無法符合產品設計時，可依工程圖面製作特殊長度、直徑、階梯、溝槽、牙距及其他非標準結構。

因此特殊螺絲也是CNC精密機械零件加工常見的產品類型之一。

精密機械零件為什麼適合CNC加工？

精密機械零件通常具有明確尺寸、公差及重複生產要求。

CNC設備可以依預先建立的程式控制刀具位置、加工路徑、主軸、進給及相關加工動作。

當產品完成程式、刀具及製程確認後，即可依既定加工程序進行後續製造。

例如一支精密軸心可能具有多段外徑、溝槽及螺紋；一個接頭可能同時具有外徑、內孔、內牙及外牙。

CNC車床可以依產品圖面安排不同刀具與加工順序，逐步完成所需要的零件結構。

不過，使用CNC設備並不代表零件自然就會符合所有精度要求。

真正的精密加工仍需要材料、設備、刀具、程式、夾持、切削條件、尺寸量測及製程管理共同配合。

精密機械零件可以使用哪些材料？

材料會影響零件的機械性能、重量、耐腐蝕性與加工方式，因此選擇材料時除了考慮加工性，更應以產品實際功能與工程設計為基礎。

銅精密機械零件

銅及銅合金具有良好的導電、導熱及加工特性，可依圖面製作銅製接頭、軸心、套筒、襯套、螺紋件及精密五金。

不同銅材具有不同材料特性，因此應依指定材料牌號進行加工評估。

鐵製精密機械零件

鐵及不同鋼材廣泛應用於機械設備與工業零件。

可依工程圖面製作軸心、套筒、接頭、定位件、螺紋件及其他精密機械零件。

材料硬度、強度及熱處理狀態都可能影響刀具與加工條件。

鋁合金精密機械零件

鋁及鋁合金具有重量較輕與良好加工性等特點，可應用於需要輕量化的精密機械零件。

常見產品包含鋁製軸心、套筒、接頭、定位零件及其他客製金屬零件。

不鏽鋼精密機械零件

不鏽鋼具有良好的耐腐蝕性及機械性能，可依工程圖面製作軸心、套筒、接頭、螺紋件、特殊螺絲及其他精密機械零件。

不同不鏽鋼牌號具有不同切削特性，因此需要依材料與產品結構規劃刀具及加工條件。

鈦合金精密機械零件

鈦合金具有高強度重量比與耐腐蝕等材料特性，可應用於對材料性能具有特殊要求的精密零件。

鈦合金加工需要更加注意刀具、切削熱、加工參數與製程穩定性，因此建議提供完整材料牌號、工程圖面及公差要求進行評估。

精密機械零件的公差是多少？

精密機械零件沒有一個固定公差可以適用所有產品。

實際可加工公差會受到材料、零件尺寸、長徑比、產品結構、加工位置、設備、刀具、夾持方式、加工溫度及量測方式等因素影響。

例如短而厚實的軸心與小直徑細長軸，即使工程圖面標示相同公差，加工難度也可能不同。

薄壁套筒可能受到夾持力影響；細長軸可能受到切削力與振動影響；不鏽鋼及鈦合金也具有不同加工特性。

因此真正進行精密機械零件加工時，應在工程圖面上明確標示重要尺寸及公差，再由加工端確認製程是否適合。

精密機械零件如何控制尺寸？

精密零件的尺寸控制並不是只依靠CNC設備。

實際加工結果還會受到多種因素影響，包括：

機台狀態。

刀具精度。

刀具磨耗。

材料特性。

夾持方式。

切削參數。

加工溫度。

零件幾何結構。

量測方式。

刀具補正。

尤其批量生產過程中，刀具會隨加工時間逐漸磨耗，因此重要尺寸可能發生變化。

對具有明確公差要求的產品，需要依工程圖面進行尺寸確認，並依實際加工結果進行必要的刀具補正或製程調整。

精密加工真正重要的不是只有第一件產品符合要求，而是後續生產也能維持合理的尺寸穩定性。

精密機械零件為什麼需要工程圖面？

工程圖面是精密機械零件製造的重要溝通文件。

一張完整的2D工程圖可以清楚標示：

材料。

產品尺寸。

尺寸公差。

螺紋規格。

孔徑與孔深。

重要配合位置。

幾何要求。

表面處理需求。

其他特殊製造要求。

3D模型雖然可以協助了解產品幾何結構，但不一定完整表達尺寸公差、螺紋及品質要求。

因此對精密機械零件而言，建議以完整2D工程圖面作為製造與驗收的重要依據，必要時再搭配3D模型協助製程評估。

精密機械零件可以客製化嗎？

可以。

精密機械零件很多本來就是依不同機械設備與產品功能進行客製設計。

當標準軸心、套筒、接頭、螺絲或其他市售零件無法符合需求時，可以依2D／3D工程圖面評估客製加工。

可依產品條件製作特殊外徑、內徑、長度、階梯、溝槽、孔徑、螺紋及其他非標準結構。

因此客製精密機械零件詢價時，最重要的資料就是工程圖面、材料、公差及數量。

精密機械零件可以少量打樣嗎？

可依產品條件評估。

新產品或新機械開發階段，通常可以先透過少量試製確認零件尺寸、結構及實際組裝關係。

但是CNC加工在正式製造之前需要進行程式、刀具、材料及機台設定，因此打樣與批量生產具有不同的成本結構。

如果產品樣品確認後預計進入量產，建議詢價時同時提供打樣數量與預估量產數量。

如此加工端可以從產品開發與後續生產兩個階段規劃製程。

精密機械零件適合批量加工嗎？

產品工程圖面、程式、刀具及製程確認後，可以依產品材料、尺寸、結構與數量評估批量加工。

對部分適合棒材連續加工的精密軸心、套筒、接頭、螺紋件、特殊螺絲及精密五金，可以依產品條件評估CNC自動車床或走心式CNC加工。

批量製造除了加工效率之外，更重要的是尺寸穩定性。

刀具磨耗、材料批次、加工溫度及其他製程因素，都可能造成尺寸變化。

因此精密機械零件大量生產需要兼顧加工效率、尺寸確認與品質管理。

精密機械零件與一般機械零件有什麼不同？

「機械零件」是一個非常廣泛的名稱，只要是組成機械設備的零件，都可能被稱為機械零件。

「精密機械零件」則更加強調尺寸、公差、配合關係、加工穩定性與品質確認。

例如一般支架可能只需要符合基本外型與安裝需求，但軸心與軸承配合的位置、套筒的內外徑、精密接頭的螺紋與孔徑，就可能需要更加嚴格的尺寸控制。

因此是否屬於精密機械零件，不應只看零件尺寸大小，而要看產品實際功能及工程圖面要求。

精密機械零件與精密五金零件有什麼不同？

兩個名稱的範圍有部分重疊。

精密五金零件通常強調金屬材料與五金產品，例如接頭、特殊螺絲、定位柱、小型軸件及其他金屬配件。

精密機械零件則更加偏向機械設備、機構及零組件的使用情境。

如果產品需要與軸承、馬達、套筒、機構或其他零件配合，通常可以歸類為精密機械零件。

從CNC加工角度而言，兩者仍應依實際工程圖面、材料、尺寸、公差及產品結構決定加工方式。

精密機械零件常見加工難點

精密機械零件不一定尺寸越小就越難加工。

真正的加工難度與產品結構、材料及公差有關。

常見難點包括：

細長軸

長徑比較高的零件容易受到切削力影響，需要注意振動與變形。

薄壁零件

加工及夾持過程可能造成產品變形，需要合理安排夾持與加工順序。

深孔

需要考量刀具剛性、排屑、冷卻及孔徑要求。

特殊螺紋

特殊牙型、牙距及精密螺紋配合，需要完整螺紋規格。

複雜結構

如果零件同時具有多段外徑、內孔、階梯、溝槽及螺紋，需要合理安排刀具與加工程序。

難加工材料

不鏽鋼、鈦合金等材料具有不同切削特性，需要依材料規劃刀具與加工條件。

精密機械零件加工流程

第一步：工程圖面確認

確認2D／3D圖面、材料、尺寸、公差、螺紋及其他特殊要求。

第二步：材料確認

確認銅、鐵、鋁、不鏽鋼、鈦合金或其他指定材料及牌號。

第三步：加工可行性評估

依零件尺寸、幾何結構、公差與生產數量選擇適合的加工設備。

第四步：製程與刀具規劃

依工程圖面安排外徑、內孔、端面、階梯、溝槽、鑽孔、攻牙及螺紋等加工程序。

第五步：首件或打樣

先完成首件產品，確認實際加工結果。

第六步：尺寸量測

依工程圖面與指定公差確認重要尺寸。

第七步：製程調整

依實際加工及量測結果進行必要的程式、刀具或尺寸補正。

第八步：批量加工

製程確認後，再依實際訂單需求安排後續生產。

第九步：品質確認

依產品與圖面要求進行相關尺寸及品質確認。

精密機械零件價格怎麼計算？

精密機械零件沒有單一固定價格。

實際加工成本會受到以下因素影響：

材料種類。

原料尺寸。

產品外徑與長度。

零件結構複雜度。

尺寸與公差要求。

刀具需求。

加工時間。

打樣或生產數量。

表面處理。

量測與品質要求。

例如一支結構簡單的鋁合金軸心，與具有薄壁、深孔、特殊螺紋及多個精密尺寸的鈦合金零件，即使外觀大小接近，加工成本也可能有明顯差異。

因此如果需要精密機械零件加工報價，最有效率的方法是提供完整工程圖面、材料、公差及需求數量。

如何選擇精密機械零件加工廠？

選擇精密機械零件加工廠時，不建議只比較單件價格。

可以從以下方向進行評估：

加工設備

確認設備是否符合零件尺寸、形狀與加工需求。

材料經驗

確認是否具有指定材料的實際加工經驗。

零件加工實績

查看是否具有軸心、套筒、接頭、螺紋件、特殊螺絲及其他精密金屬零件案例。

圖面與公差評估

能否依實際工程圖面確認重要尺寸及加工可行性。

量測能力

精密零件完成後需要使用適合的量測方式確認重要尺寸。

打樣能力

新產品是否可以依需求進行少量試製。

批量製造能力

產品進入量產後，是否具有穩定製造與尺寸管理能力。

品質管理

長期供應的精密機械零件需要穩定製程與品質管理，而不只是把第一件產品製作完成。

精密機械零件詢價需要提供什麼資料？

為提高加工評估效率，建議提供：

2D工程圖面
3D模型檔案（如有）
材料名稱及牌號
產品尺寸
關鍵尺寸與公差
螺紋規格
表面處理要求
打樣數量
預估量產數量
特殊品質或檢驗要求

如果零件具有薄壁、細長軸、深孔、特殊螺紋或其他複雜結構，也建議在詢價階段完整提供相關資訊。

精密機械零件常見問題 FAQ

什麼是精密機械零件？

精密機械零件是依工程圖面的材料、尺寸、公差及產品結構，利用CNC車床或其他適合設備製造，並需要符合特定尺寸與配合要求的機械零件。

精密機械零件有哪些？

常見包括精密軸心、套筒、襯套、接頭、定位柱、銷軸、螺紋件、特殊螺絲及各式客製精密金屬零件。

精密機械零件可以使用哪些材料？

可依產品需求評估銅、鐵、鋁、不鏽鋼、鈦合金等材料。實際材料應依零件功能、使用環境及工程設計指定。

精密機械零件可以使用CNC車床加工嗎？

可以。具有圓柱、軸類、套筒、內外徑、接頭與螺紋等旋轉對稱特徵的零件，通常很適合依產品條件評估CNC車床加工。

精密機械零件可以加工不鏽鋼嗎？

可以。不鏽鋼是常見的CNC加工材料之一，但不同牌號具有不同切削特性，需要依材料與零件結構規劃刀具及加工參數。

精密機械零件可以加工鈦合金嗎？

可以依產品條件評估。鈦合金加工需要注意刀具、切削熱、加工參數及製程穩定性，因此建議提供材料牌號、工程圖面及公差需求。

精密機械零件公差可以做到多少？

沒有單一固定公差適用所有零件。實際加工能力受到材料、產品尺寸、結構、設備、刀具、夾持及量測方式等因素影響，應依工程圖面個別評估。

精密機械零件可以做特殊螺絲嗎？

可以依圖面評估特殊螺絲、非標準螺絲及特殊螺紋零件，包含特殊外徑、長度、階梯、溝槽、牙距及其他非標準結構。

精密機械零件可以加工細長軸嗎？

可以依產品條件評估。部分小直徑、長徑比較高的精密軸類零件，可以進一步評估使用CNC走心式車床加工。

精密機械零件一定需要2D圖面嗎？

精密零件建議提供完整2D工程圖面，清楚標示材料、尺寸、公差、螺紋及特殊要求。3D模型可協助了解產品幾何結構，但不一定完整表達尺寸公差與品質要求。

精密機械零件可以客製嗎？

可以。可依2D／3D工程圖面製作特殊尺寸、特殊螺紋、特殊結構及其他非標準精密金屬零件。

精密機械零件可以少量打樣嗎？

可依產品條件評估。新產品可以先透過少量試製確認尺寸、結構與組裝關係，再評估後續批量製造。

精密機械零件適合大量生產嗎？

可以依產品條件評估。產品、程式、刀具及製程確認後，可以依材料、尺寸、結構與數量安排批量加工；部分棒材型零件也可評估CNC自動車床或走心式CNC。

精密機械零件如何控制品質？

應依工程圖面與產品要求進行製程規劃及尺寸量測，並考量材料、設備、刀具磨耗、夾持、加工溫度及其他可能造成尺寸變化的因素。

精密機械零件價格怎麼算？

價格主要受到材料、尺寸、零件結構、公差、刀具、加工時間、生產數量、表面處理及量測要求影響，因此通常需要依工程圖面進行報價。

如何選擇精密機械零件加工廠？

除了價格，可比較加工設備、材料經驗、實際產品案例、圖面與公差評估能力、尺寸量測、品質管理、打樣能力及批量生產穩定性。

精密機械零件詢價需要提供什麼？

建議提供2D工程圖面、3D模型（如有）、材料牌號、尺寸、公差、螺紋規格、表面處理、打樣數量及預估量產數量。

精密機械零件｜從工程圖面到精密金屬零件製造

精密機械零件的製造不只是將金屬材料加工成指定外型，更重要的是將工程圖面中的材料、尺寸、公差、螺紋與配合要求，穩定轉換成可以實際組裝及使用的零件。

從材料、設備、刀具、程式、夾持、加工條件、尺寸量測到批量製造，每一個環節都可能影響最終產品品質。

杰倫工業提供CNC車床加工、CNC自動車床加工、CNC走心式車床加工及精密金屬零件客製製造，可依銅、鐵、鋁、不鏽鋼、鈦合金等材料，以及客戶提供的2D／3D工程圖面、尺寸、公差與數量，評估精密軸心、套筒、襯套、接頭、定位柱、螺紋件、特殊螺絲及各式精密機械零件加工。

如有特殊尺寸、複雜結構、精密配合或非標準機械零件需求，建議提供完整工程圖面、材料、公差與需求數量，以利進一步評估適合的CNC加工製程。
